Hướng dẫn về động cơ điện áp thấp: Hiệu suất, lựa chọn và ứng dụng 2026

Tiêu chuẩn hiệu quả và bối cảnh pháp lý toàn cầu

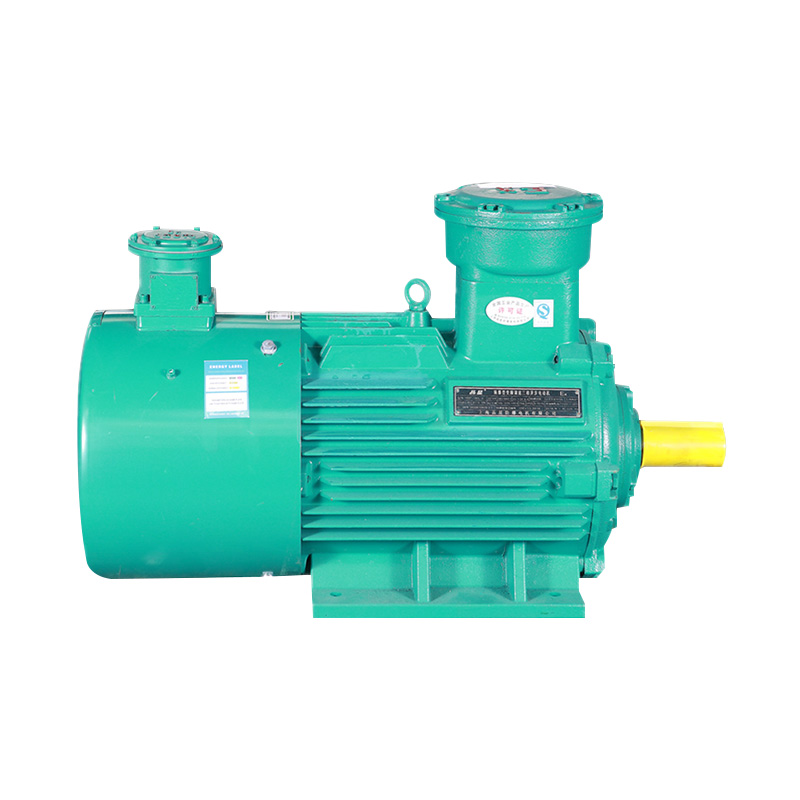

Động cơ điện áp thấp, được định nghĩa là động cơ hoạt động dưới 1000 V , phải tuân theo Tiêu chuẩn Hiệu suất Năng lượng Tối thiểu (MEPS) ngày càng nghiêm ngặt trên toàn thế giới. Quy định thiết kế sinh thái của EU (EU) 2019/1781 thể hiện khuôn khổ toàn diện, được triển khai theo hai bước: Bước 1 từ tháng 7 năm 2021 và Bước 2 từ tháng 7 năm 2023, mở rộng phạm vi và thắt chặt các yêu cầu đối với động cơ một tốc độ ba pha 50 Hz và 60 Hz có công suất lên đến 1000 V hoạt động liên tục (S1, S3 ≥ 80%, S6 ≥ 80%).

Từ ngày 1 tháng 7 năm 2023, Cấp hiệu suất IE4 trở thành bắt buộc đối với động cơ 2, 4 và 6 cực có công suất định mức từ 75 kW đến 200 kW , trong khi IE3 là bắt buộc đối với động cơ từ 0,75 kW đến 1000 kW (không bao gồm phạm vi 75-200 kW được bao phủ bởi IE4), cũng như đối với động cơ 8 cực có công suất lên đến 1000 kW, động cơ an toàn tăng cường (Ex eb), động cơ chống cháy (Ex ec, Ex d, Ex de, Ex t), động cơ phanh có phanh ngoài và thiết kế Khí nén hoàn toàn kín (TEAO).

Nhiều quốc gia ngoài EU đã triển khai MEPS của riêng họ phù hợp với phân loại IE, cho phép so sánh hiệu quả đơn giản giữa các nhà sản xuất.

Điều gì phân biệt thiết kế động cơ IE3 và IE4

Động cơ IE3 và IE4 đạt được hiệu suất cao hơn thông qua thiết kế bên trong được tối ưu hóa và vật liệu dẫn điện được cải tiến. Hiệu suất cao hơn này làm giảm dòng điện định mức của động cơ đối với bất kỳ mức định mức kilowatt nhất định nào. Đối với các ứng dụng yêu cầu khởi động trực tiếp trên mạng (DOL), danh mục sử dụng AC-3e được phát triển riêng cho động cơ hiệu suất cao IE3/IE4, cung cấp hiệu suất cao hơn danh mục AC-3 tiêu chuẩn để đáp ứng các đặc tính dòng khởi động và dòng khởi động có khả năng tăng lên.

Tính toán yêu cầu công suất động cơ: Phương pháp R.I.S.E

Trước khi chọn động cơ, bạn phải xác định đặc tính tốc độ và mô-men xoắn tải của ứng dụng. Động cơ cảm ứng thường là máy điện một tốc độ trong đó tốc độ đồng bộ phụ thuộc vào tần số nguồn và số cực của stato, được tính như sau: Tốc độ (rpm) = Tần số (Hz) x 60/Cặp cực . Ví dụ: động cơ bốn cực trên nguồn cung cấp 50Hz mang lại tốc độ đồng bộ 1500 vòng/phút, với tốc độ đầy tải thực tế thường là Thấp hơn 2-4% do trượt [trích dẫn:8].

Khi sử dụng bộ truyền động có tốc độ thay đổi (VSD), cả hai tốc độ vận hành phải được xem xét vì chúng ảnh hưởng đến việc bố trí làm mát và lựa chọn ổ trục. Khi các tham số tốc độ được xác định, công suất có thể được tính bằng cách sử dụng: Công suất (kW) = Tốc độ (vòng/phút) x Mô-men xoắn (Nm) / 9550 [trích dẫn:8].

Ba đặc tính mô-men xoắn tải cơ bản

• Mô-men xoắn không đổi: Tải yêu cầu mô men xoắn tương đối cố định sau khi khởi động và tăng tốc đến tốc độ chạy. Các ứng dụng điển hình bao gồm thang máy, tời nâng, băng tải và máy bơm dịch chuyển tích cực. Kích thước được dựa trên yêu cầu mô-men xoắn liên tục ở tốc độ chạy.
• Mô-men xoắn tuyến tính: Mô-men xoắn thay đổi tỷ lệ thuận với tốc độ. Các ứng dụng bao gồm xử lý giấy, cuộn dệt và máy đùn. Việc định cỡ dựa trên tải liên tục, thường xảy ra ở tốc độ.
• Mô-men xoắn thay đổi (bậc hai): Mô-men xoắn tăng theo bình phương tốc độ. Điều này xảy ra khi có ma sát khí hoặc chất lỏng, chẳng hạn như máy thổi, quạt và máy bơm ly tâm. Trong các ứng dụng này, có thể đạt được mức tiết kiệm năng lượng đáng kể bằng cách điều chỉnh tốc độ động cơ bằng VSD thay vì sử dụng van tiết lưu hoặc van trượt để kiểm soát dòng chảy.

Phân loại chu trình làm việc theo tiêu chuẩn IEC 60034-1

IEC 60034-1 xác định mười loại nhiệm vụ từ S1 đến S10. S1 (nhiệm vụ liên tục) cho biết hoạt động ở mức tải không đổi trong thời gian đủ để đạt được trạng thái cân bằng nhiệt. S3 (nhiệm vụ định kỳ không liên tục) , được bao gồm trong phạm vi Ecodesign khi ≥80%, liên quan đến hoạt động với thời gian khởi động và phanh không ảnh hưởng đáng kể đến hệ thống sưởi. Việc phân loại chính xác chu kỳ hoạt động giúp ngăn ngừa tình trạng quá tải và đảm bảo công suất nhiệt phù hợp với thực tế vận hành.

Động cơ DC không chổi than so với động cơ có chổi than dành cho ứng dụng điện áp thấp

Đối với các ứng dụng công suất thấp dưới 60V, việc lựa chọn giữa động cơ DC có chổi than và không chổi than sẽ ảnh hưởng đến tuổi thọ sử dụng, yêu cầu bảo trì và độ phức tạp của việc điều khiển.

Đặc tính động cơ DC chải

Động cơ DC có chổi than sử dụng nam châm trường vĩnh cửu trong stato và cuộn dây phần ứng trên rôto, với sự chuyển mạch đạt được thông qua chổi than trượt trên các đoạn cổ góp. Hệ thống này chỉ cần điện áp DC để hoạt động và kết nối trực tiếp với pin. Tuy nhiên, động cơ loại chổi than có những hạn chế chính: tuổi thọ sử dụng thường dao động từ 1000 đến 5000 giờ , và  tốc độ là thường dưới 10.000 vòng/phút . Tốc độ cao hơn làm tăng tốc độ mài mòn của chổi than và cổ góp thông qua việc tăng ma sát, độ nảy của chổi than và phóng điện làm xói mòn các bề mặt tiếp xúc.

Ưu điểm của động cơ DC không chổi than

Động cơ không chổi than đảo ngược cấu hình: nam châm vĩnh cửu quay trên rôto trong khi cuộn dây vẫn đứng yên. Bộ điều khiển điện tử liên tục thay đổi dòng điện stato dựa trên vị trí rôto, được cảm nhận thông qua các thiết bị hiệu ứng Hall, bộ mã hóa hoặc phát hiện EMF ngược. Tuổi thọ và tốc độ sử dụng bị giới hạn chủ yếu bởi vòng bi, với 20.000 giờ hoạt động và 50.000 vòng/phút là thông số kỹ thuật chung . Có hai phương pháp chuyển mạch: chuyển mạch khối, có chi phí thấp hơn nhưng độ gợn mô-men xoắn cao hơn; và chuyển mạch hình sin, mang lại khả năng vận hành trơn tru ngay cả ở tốc độ thấp, phù hợp cho các ứng dụng trợ động và định vị chính xác.

Năm xu hướng thúc đẩy nhu cầu động cơ điện áp cực thấp

Động cơ điện áp cực thấp (ULV), được định nghĩa là động cơ hoạt động ở 60V , đại diện cho một phân khúc đang phát triển được thúc đẩy bởi những tiến bộ tự động hóa trong robot di động, hệ thống nhà kho và sản xuất chính xác. Phân tích từ các nhà nghiên cứu trong ngành cho thấy việc mở rộng thị trường được thúc đẩy bởi năm yếu tố hội tụ.

1. Sự phát triển của Robot di động: AGV và AMR được triển khai trong các môi trường hậu cần, kho bãi và công nghiệp dựa vào hệ thống chuyển động nhỏ gọn chạy bằng pin giúp cân bằng hiệu quả, mô-men xoắn và an toàn trong môi trường lấy con người làm trung tâm.
2. Phục hồi tự động hóa kho: Sau thời kỳ suy thoái đầu tư ngắn hạn, tự động hóa kho dự kiến sẽ phục hồi từ năm 2026, nhờ AS/RS, phân loại tự động và robot di động ngày càng phụ thuộc vào các bộ phận chuyển động ULV để tuân thủ an toàn và tích hợp nhỏ gọn.
3. Mở rộng sản xuất chất bán dẫn: Các ứng dụng xử lý tấm bán dẫn và quang khắc đòi hỏi độ chính xác, độ tin cậy và kích thước nhỏ gọn mà động cơ và bộ truyền động ULV mang lại. Các sản phẩm được tối ưu hóa để tuân thủ phòng sạch và độ rung cực thấp là rất quan trọng đối với các ứng dụng này.
4. Tăng cường tự động hóa các trục nhỏ: Các OEM đang tự động hóa các hệ thống con nhỏ mà trước đây vẫn còn thủ công, đặc biệt là trong lĩnh vực đóng gói và lắp ráp thiết bị điện tử. Động cơ ULV cung cấp các giải pháp mô-đun tiết kiệm chi phí để bổ sung trục phụ tự động.
5. Thay thế hệ thống khí nén: Những hạn chế về khí nén về hiệu quả năng lượng, độ chính xác và bảo trì đang chuyển hướng kinh doanh sang các giải pháp thay thế điện ULV trong các ứng dụng khả thi.

Lựa chọn vòng bi và cân nhắc cơ học

Lực dọc trục và hướng tâm ảnh hưởng trực tiếp đến tuổi thọ của vòng bi. Đối với các ứng dụng lực hướng tâm cao, kích thước trục cũng phải được xác minh. Hai loại ổ trục chính có những đặc điểm riêng biệt.

Vòng bi tay áo thiêu kết tiết kiệm và phù hợp để vận hành liên tục với tải trọng ổ trục thấp, nhưng không nên sử dụng với chế độ đảo chiều, trong môi trường chân không hoặc với tải quay. Vòng bi đáp ứng các hoạt động ở tốc độ thấp, tốc độ cao (lên tới 10.000 vòng/phút), liên tục, đảo chiều và khởi động-dừng [trích dẫn:3].

Ma trận quyết định lựa chọn theo đơn đăng ký

Ma trận sau đây tương quan giữa các ứng dụng động cơ điện áp thấp điển hình với các loại động cơ được khuyến nghị dựa trên đặc tính tải và yêu cầu vận hành.

Những điểm chính cần rút ra khi lựa chọn động cơ điện áp thấp

Việc lựa chọn đúng động cơ điện áp thấp đòi hỏi phải đánh giá một cách có hệ thống ngoài việc chỉ đơn giản là khớp các thông số định mức trên bảng tên. Ba nguyên tắc nên hướng dẫn quá trình này. Đầu tiên, tuân thủ lớp hiệu quả là không thể thương lượng : xác minh rằng động cơ đáp ứng các yêu cầu MEPS khu vực cho dải công suất của bạn. Thứ hai, kết hợp các đặc tính của động cơ với hành vi tải : tính toán yêu cầu mô-men xoắn thực tế trên phạm vi tốc độ thay vì mặc định là quá khổ. Thứ ba, xem xét toàn bộ vòng đời : chi phí ban đầu cao hơn của động cơ IE4 hoặc hệ thống DC không chổi than thường được bù đắp bằng mức tiết kiệm năng lượng trong suốt thời gian hoạt động. Đối với các dự án tự động hóa mới liên quan đến thiết bị di động hoặc trục chính xác, động cơ không chổi than điện áp cực thấp thể hiện hướng phát triển của ngành. Đối với các tải công nghiệp cố định, động cơ cảm ứng IE3 và IE4 kết hợp với bộ truyền động có tốc độ thay đổi mang lại con đường mạnh mẽ dẫn đến hiệu quả và tuân thủ quy định.
